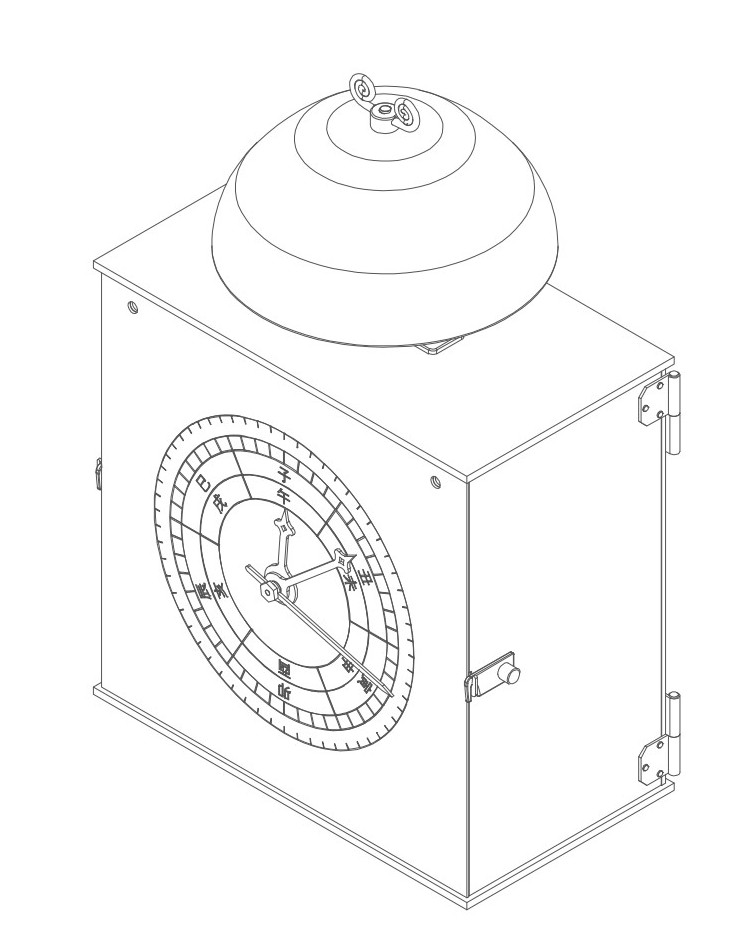

<험시의 모델>

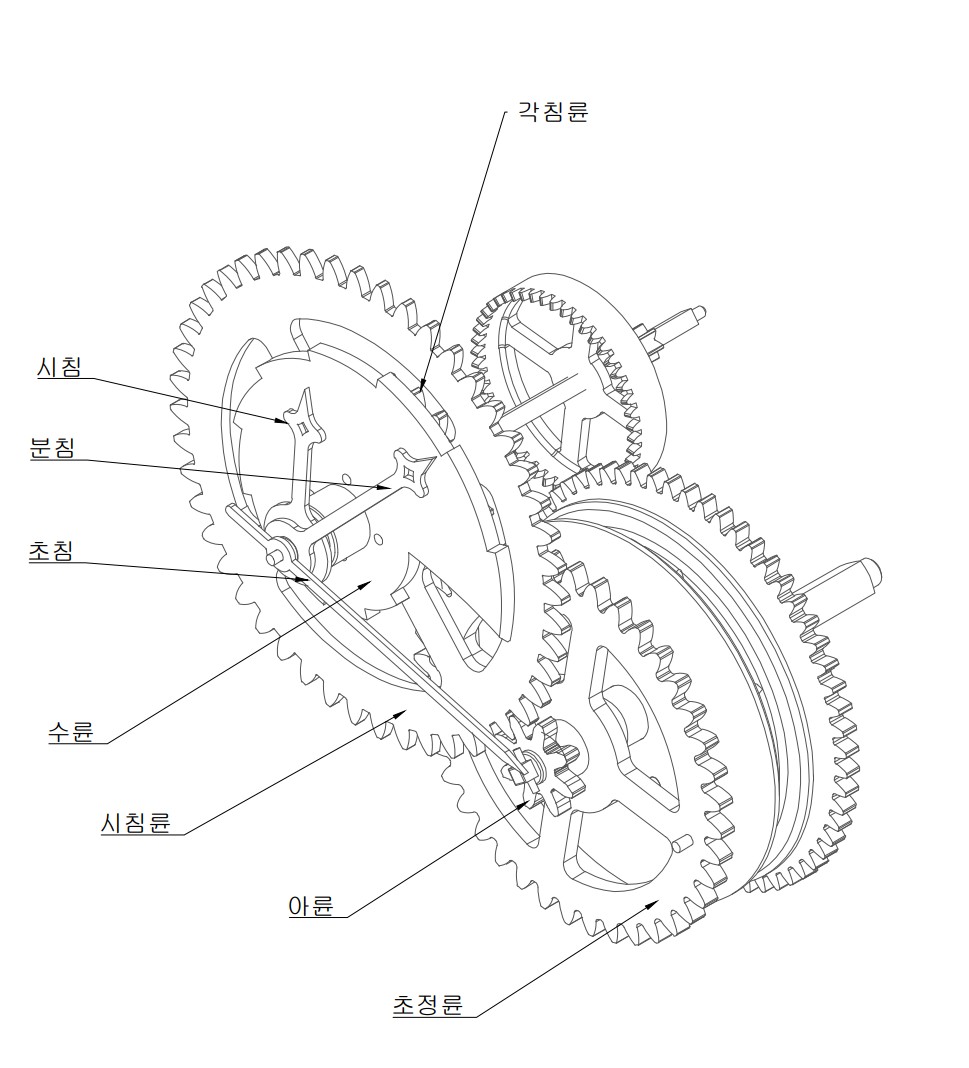

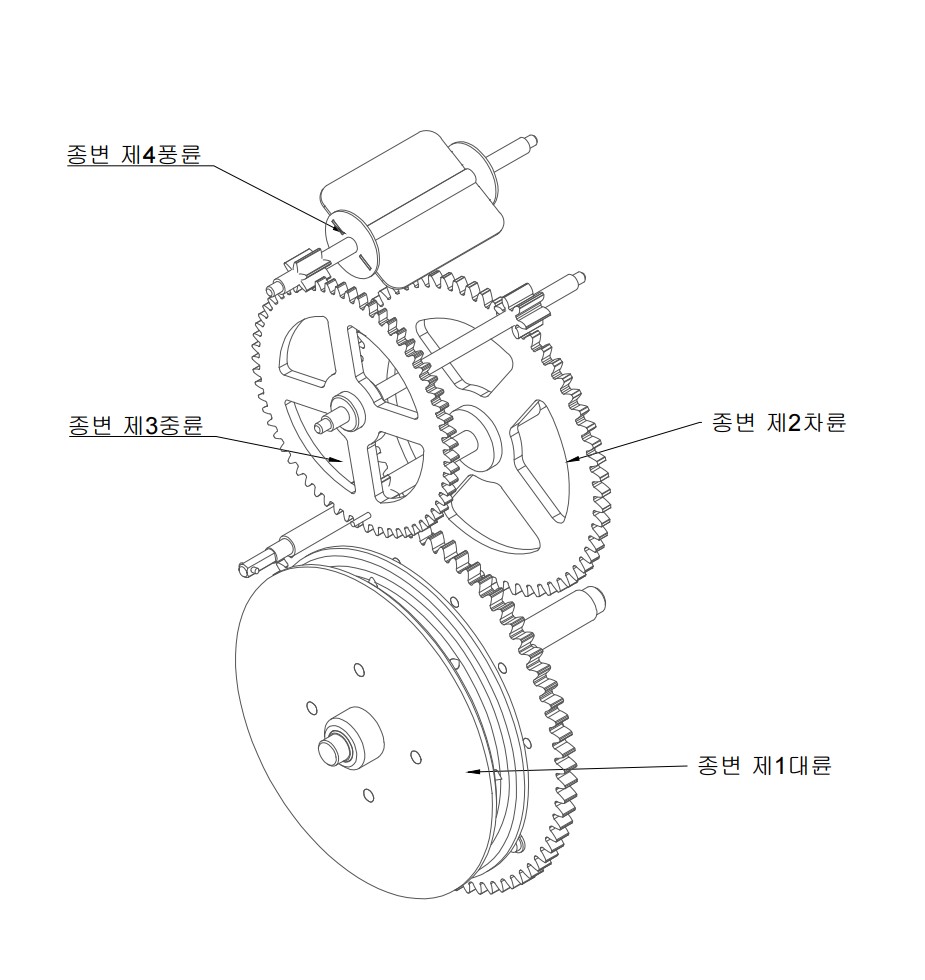

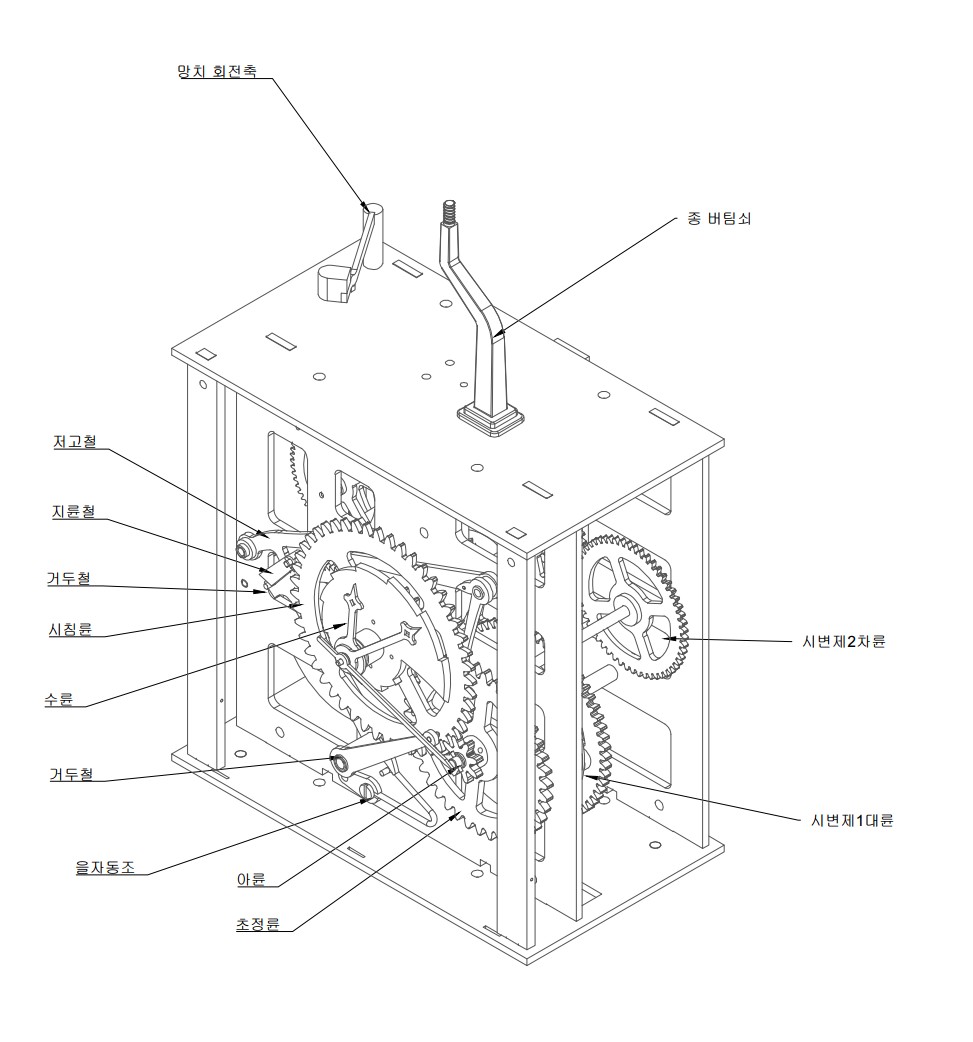

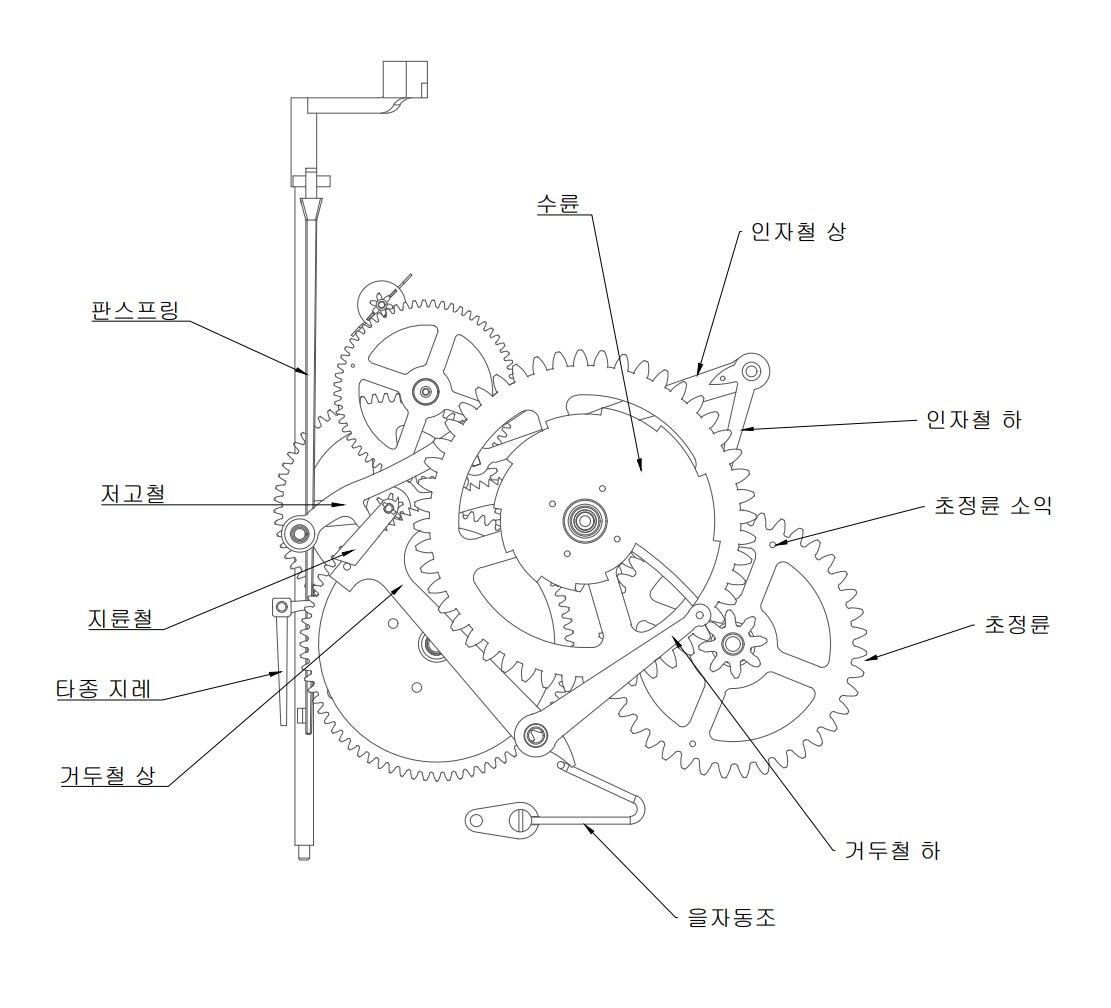

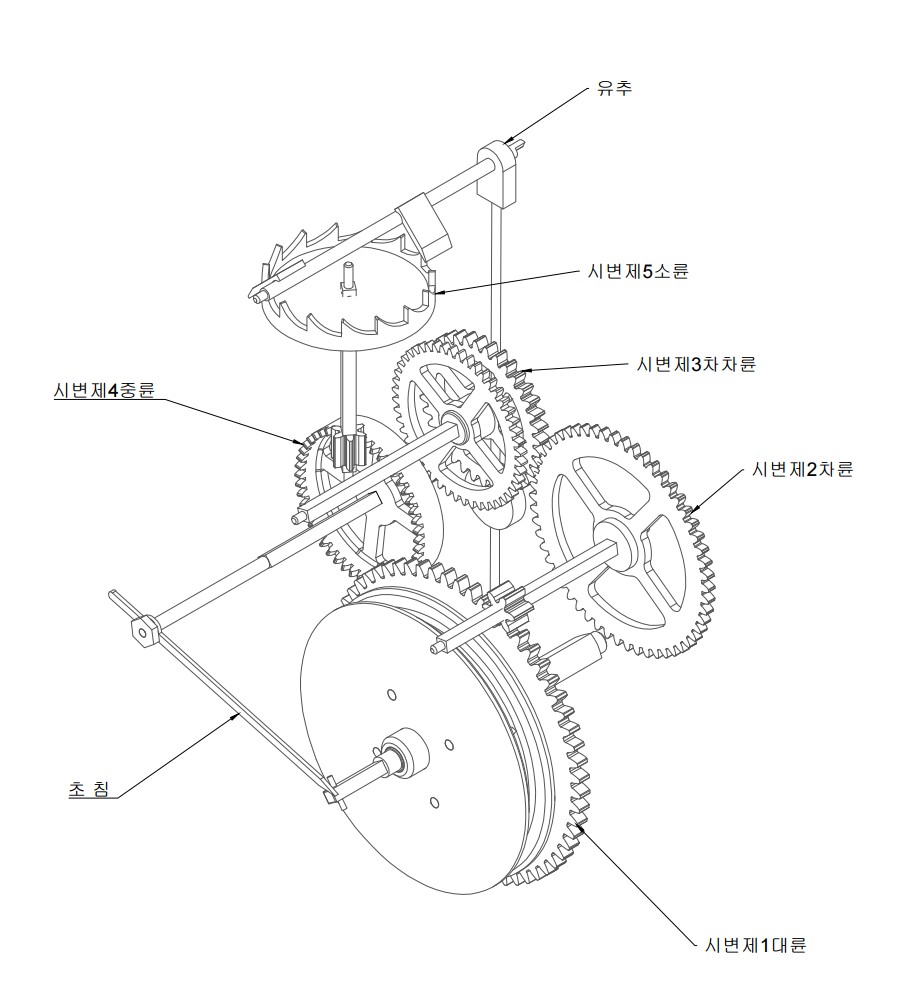

『의기집설』에 나오는 험시의의 구조는 크게 시변(時變), 종변(鐘變), 동판전면(銅版前面)으로 구분할 수 있다. 시변은 시각 조절 장치가 있는 부분으로, 진자와 탈진기를 통해 시각 기어장치를 제어하는 부분이다. 종변은 타종 장치가 있는 부분으로, 정시에 타종이 이루어지도록 타종 기어장치를 제어하는 부분이다. 동판전면은 시변과 종변의 앞면에 위치하며, 시간 조절 부분과 타종 부분을 기계적으로 연동시키는 역할을 한다. 맨 앞의 시반면에는 시침·분침·초침이 있다.
